در دنیای مهندسی و صنعت، بلبرینگ‌ها نقش حیاتی در عملکرد صحیح و کارآمد ماشین‌آلات و تجهیزات مختلف ایفا می‌کنند. از بین انواع مختلف بلبرینگ‌ها، بلبرینگ‌های شیارعمیق به دلیل سادگی طراحی، قابلیت اطمینان بالا و کاربرد گسترده، جایگاه ویژه‌ای دارند. در این مقاله، به بررسی جامع و تخصصی بلبرینگ‌های شیار عمیق FAG، یکی از برترین برندهای تولیدکننده بلبرینگ در جهان، خواهیم پرداخت.

هدف این مقاله، ارائه اطلاعات دقیق و کاربردی به زبان ساده و روان، برای متخصصان، تکنسین‌ها و علاقه‌مندان به حوزه بلبرینگ‌های صنعتی است. در این راستا، با تشریح ویژگی‌ها، مزایا، انواع و کاربردهای بلبرینگ‌های شیار عمیق FAG، به شما کمک خواهیم کرد تا انتخابی آگاهانه و متناسب با نیازهای خود داشته باشید.

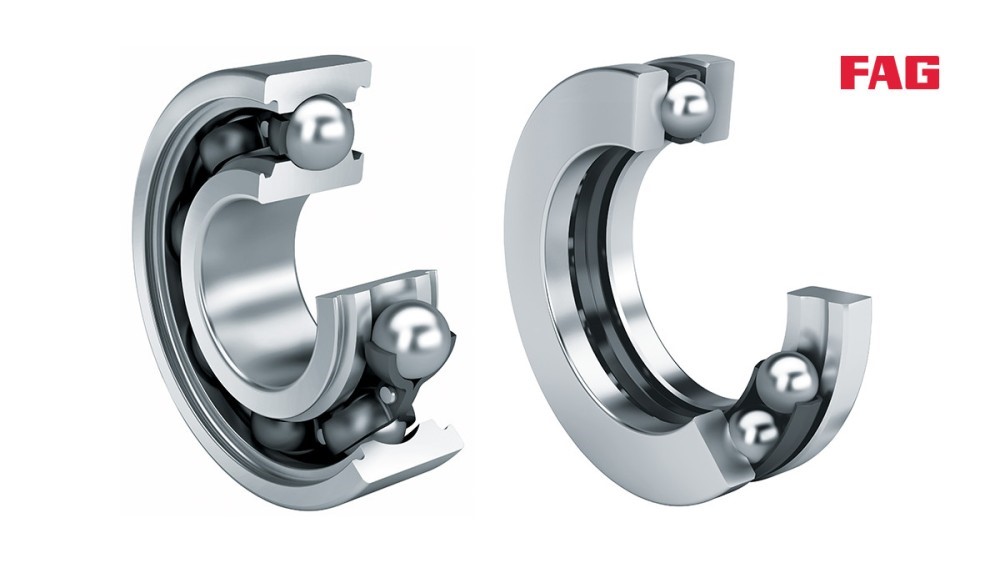

 بلبرینگ شیار عمیق چیست؟

بلبرینگ شیار عمیق، نوعی بلبرینگ صنعتی است که از یک حلقه داخلی، یک حلقه بیرونی و ساچمه‌هایی که در بین دو حلقه قرار گرفته‌اند، تشکیل شده است. طراحی شیارهای این بلبرینگ به گونه‌ای است که ساچمه‌ها به راحتی در آن حرکت کرده و بار را به طور یکنواخت توزیع می‌کنند.

این نوع بلبرینگ‌ها قادر به تحمل بارهای شعاعی (نیروهایی که به صورت عمود بر محور بلبرینگ وارد می‌شوند) و بارهای محوری (نیروهایی که در امتداد محور بلبرینگ وارد می‌شوند) هستند. سادگی طراحی و قابلیت اطمینان بالا، بلبرینگ‌های شیار عمیق را به یک انتخاب ایده‌آل برای طیف گسترده‌ای از کاربردها تبدیل کرده است.



تاریخچه بلبرینگ شرکت  FAG

شرکت FAG، بخشی از گروه شفلر آلمان، از پیشروترین تولیدکنندگان یاتاقان در جهان است. نوآوری کلیدی فردریش فیشر در سال ۱۸۸۳ با اختراع دستگاه سنگ‌زنی ساچمه، که تولید انبوه ساچمه‌های دقیق فولادی را ممکن ساخت، سنگ بنای صنعت مدرن یاتاقان شد.

امروزه FAG با تکیه بر تجربه و فناوری پیشرفته، یاتاقان‌هایی با بالاترین کیفیت برای صنایع متنوعی چون خودروسازی و ماشین‌آلات صنعتی تولید می‌کند که به دوام، دقت و عملکرد فوق‌العاده‌شان مشهورند.



چرا بلبرینگ شیار عمیق FAG؟

 کمپانی FAG، به عنوان یکی از پیشتازان در صنعت بلبرینگ، همیشه در نوآوری و کیفیت سرآمد بوده است. بلبرینگ‌های شیار عمیق FAG با استفاده از مواد اولیه با کیفیت، فرآیندهای تولید دقیق و کنترل کیفیت سخت‌گیرانه، همواره مزایای بی‌شماری را ارائه می‌دهند:

• سرعت بالا: طراحی بهینه و گشتاور اصطکاکی پایین، امکان استفاده از این بلبرینگ‌ها را در سرعت‌های بالا فراهم می‌کند.

• ظرفیت بار بالا: بلبرینگ‌های شیار عمیق FAG به دلیل طراحی دقیق و استفاده از مواد با کیفیت، قادر به تحمل بارهای شعاعی و محوری بالایی هستند.

• طول عمر طولانی: استفاده از فولاد بلبرینگ با کیفیت بالا و فرآیندهای سخت‌کاری پیشرفته، باعث افزایش طول عمر این بلبرینگ‌ها می‌شود.

• نگهداری آسان: طراحی ساده و مقاوم، نیاز به نگهداری کمتری را ایجاد می‌کند.

• تنوع بالا: FAG بلبرینگ‌های شیار عمیق را در انواع مختلف و با ابعاد متنوع تولید می‌کند تا نیازهای مختلف صنایع را پوشش دهد.

• عملکرد کم صدا: بلبرینگ‌های شیار عمیق نسل C شرکت FAG به طور خاص برای کاهش صدا و گشتاور اصطکاکی طراحی شده‌اند.



طراح ها و مدل های بلبرینگ شیار عمیق FAG

شرکت FAG بلبرینگ‌های شیار عمیق را در مدل‌های گوناگونی و برای کاربردهای مختلف صنعتی تولید می‌کند. در ادامه، با چند نوع مهم از این بلبرینگ‌ها آشنا می‌شویم:

بلبرینگ شیار عمیق تک ردیفه

این مدل، رایج‌ترین نوع بلبرینگ شیار عمیق است. کار اصلی آن تحمل بارهای شعاعی (نیروهای عمود بر محور) است، اما می‌تواند تا حدی بارهای محوری (نیروهای در راستای محور) را هم از هر دو طرف تحمل کند.

این بلبرینگ‌ها سه مدل اصلی دارند:

•     باز: بدون هیچ درپوشی.
•    با محافظ فلزی :(Shielded) یک درپوش فلزی دارد که جلوی ورود ذرات بزرگ‌تر را می‌گیرد.
•   آب‌بندی شده (Sealed): با درپوش‌های لاستیکی یا پلاستیکی کاملاً بسته شده تا از ورود گرد و غبار و رطوبت جلوگیری کرده و گریس داخل آن محفوظ بماند. این مدل برای محیط‌های کثیف و مرطوب عالی است.

بلبرینگ شیار عمیق دو ردیفه

این بلبرینگ‌ها دو ردیف ساچمه دارند و به همین دلیل، هم بارهای شعاعی و هم بارهای محوری بیشتری را نسبت به مدل تک ردیفه تحمل می‌کنند. همچنین، استحکام و پایداری (صلبیت) بیشتری دارند. برای جاهایی که بار زیاد است و فضای کمی داریم، گزینه خوبی هستند.

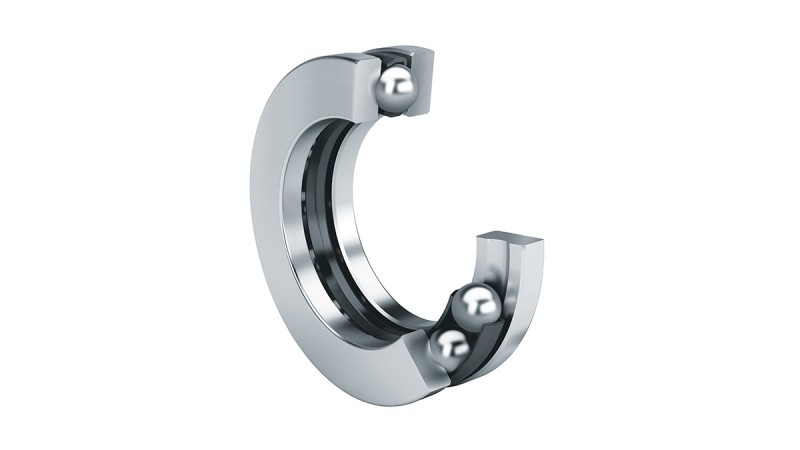

بلبرینگ‌ های محوری (کف ‌گرد) با شیار عمیق

بلبرینگ‌های محوری (یا همان کف‌گرد) با شیار عمیق برای تحمل بارهای محوری (نیروهایی در راستای محور چرخش) طراحی شده‌اند و واشرهای آن‌ها دارای شیارهای عمیقی برای حرکت ساچمه‌ها هستند.

این بلبرینگ‌ها از سه بخش اصلی تشکیل می‌شوند:

  واشری که بر روی شفت نصب می‌شود.

    واشری که در محفظه یا بدنه دستگاه قرار می‌گیرد.

  مجموعه‌ای از ساچمه‌ها و قفسه‌ای که آن‌ها را در کنار هم نگه می‌دارد.

یک ویژگی این بلبرینگ‌ها این است که قطعات آن‌ها به هم متصل نیستند. به همین دلیل، می‌توان واشرها و مجموعه ساچمه و قفسه را به صورت جداگانه نصب کرد.

واشرهای این بلبرینگ‌ها در دو نوع اصلی وجود دارند:

•  واشرهای تخت : که سطحی صاف دارند.
•   واشرهای محفظه کروی:  در این نوع، سطح واشری که در محفظه قرار می‌گیرد، حالت کروی دارد. این طراحی به بلبرینگ کمک می‌کند تا ناهمراستایی‌های زاویه‌ای کوچک و ثابت بین شفت و محفظه را جبران کند. معمولاً همراه با این واشرهای کروی، از یک واشر تخت دیگر به نام « واشر نشیمنگاه  » نیز استفاده می‌شود تا سطح تماس مناسبی فراهم گردد.

بلبرینگ‌های محوری (کف‌گرد) با شیار عمیق در دو طرح تولید می‌شوند:

•   یک‌جهته: این نوع، بارهای محوری را تنها از یک جهت تحمل می‌کند.
•   دوجهته: این نوع قادر است بارهای محوری را از هر دو جهت تحمل نماید.

نکته بسیار مهم در مورد این بلبرینگ‌ها این است که آن‌ها برای تحمل نیروهای محوری بسیار بالا ساخته شده‌اند، اما قادر به تحمل هیچ‌گونه بار شعاعی (نیروهای عمود بر محور) نیستند.

بلبرینگ شیار عمیق نسل C

این‌ها نسل جدیدتری از بلبرینگ‌های شیار عمیق FAG هستند که با طراحی پیشرفته‌تر و استفاده از مواد بهتر ساخته شده‌اند. هدف اصلی از ساخت آن‌ها، کاهش صدا و نرم‌تر چرخیدن (اصطکاک کمتر) بوده است. به همین دلیل، برای دستگاه‌هایی مثل موتورهای برقی، فن‌ها، پمپ‌ها، ماشین لباسشویی و ابزارهای برقی که نیاز به کارکرد بی‌صدا و روان دارند، فوق‌العاده مناسب‌اند. این بلبرینگ‌ها معمولاً عمر بیشتری هم دارند و کارایی دستگاه را افزایش می‌دهند.

طیف گسترده بلبرینگ‌های FAG، از مدل‌های پرکاربرد شیار عمیق گرفته تا نمونه‌های تخصصی بلبرینگ شیار عمیق نسل C، به دقت نیازهای متنوع صنعتی را برآورده می‌سازد. گروه پرداد، با ارائه انواع بلبرینگ صنعتی، به‌خصوص بلبرینگ شیار عمیق FAG، انتخابی مطمئن برای تأمین این قطعات کلیدی است.

راهنمای انتخاب هوشمندانه بلبرینگ شیار عمیق FAG

انتخاب بلبرینگ شیار عمیق درست از بین مدل‌های متنوع FAG، مثل پیدا کردن کلید مناسب برای یک قفل است. اگر می‌خواهید بلبرینگ شما به خوبی کار کند و عمر طولانی داشته باشد، باید به چند نکته مهم توجه کنید:

بار وارد بر بلبرینگ (چه نوع فشاری را تحمل می‌کند؟)

اول از همه باید بدانیم چه نوع فشاری قرار است روی بلبرینگ بیاید. آیا فشار بیشتر از بغل (شعاعی) است یا از راستای محور (محوری)؟ یا شاید ترکیبی از هر دو؟ و چقدر این فشار سنگین است؟

• اگر فشار شعاعی خیلی سنگین است، شاید بهتر باشد از بلبرینگ دو ردیفه FAG استفاده کنید.
• اگر فقط فشار محوری خالص دارید (یعنی دقیقاً در راستای میله)، باید سراغ بلبرینگ کف‌گرد FAG بروید.

                  یادتان باشد بلبرینگ‌های شیار عمیق تک ردیفه، می‌توانند هم فشار شعاعی و هم مقداری فشار محوری را از هر دو طرف تحمل کنند.

سرعت چرخش بلبرینگ (چقدر تند می‌چرخد؟)

بلبرینگ قرار است با چه سرعتی بچرخد؟ سرعت‌های خیلی بالا نیاز به توجه ویژه‌ای دارند.

    برای سرعت‌های خیلی زیاد، بلبرینگ‌های نوع باز (بدون درپوش)، یا با محافظ فلزی (شیلد)، یا حتی مدل‌هایی با آب‌بندهای مخصوص سرعت بالا مناسب‌تر هستند. نوع گریس یا روغن (روانکاری) هم در اینجا خیلی مهم است و جنس قفسه‌ای که ساچمه‌ها را نگه می‌دارد نیز بی‌تاثیر نیست.

محیط کار بلبرینگ (کجا کار می‌کند؟)

بلبرینگ شما قرار است در چه محیطی کار کند؟ آیا گرد و خاک، رطوبت، آب یا مواد شیمیایی در اطرافش وجود دارد؟ دمای هوا چطور است، خیلی گرم یا خیلی سرد؟

•  اگر محیط کثیف، مرطوب یا پر از گرد و غبار است، حتماً باید از بلبرینگ‌های آب‌بندی شده FAG استفاده کنید تا آلودگی وارد آن نشود.
•   دمای خیلی بالا یا پایین و وجود مواد شیمیایی هم روی انتخاب جنس بلبرینگ و نوع گریس آن تأثیر می‌گذارد.

میزان صدای بلبرینگ (چقدر بی‌صدا باید کار کند؟)

آیا برای کاربرد شما مهم است که بلبرینگ خیلی بی‌صدا کار کند، مثل موتورهای برقی کوچک یا لوازم خانگی؟    در این صورت، بلبرینگ‌های نسل C از FAG که مخصوص کارکرد کم‌صدا طراحی شده‌اند، یک انتخاب عالی هستند. دقت ساخت بلبرینگ و لقی داخلی آن هم در میزان صدا نقش دارد.

فضای نصب بلبرینگ (چقدر جا داریم؟)

      اندازه فضایی که برای نصب بلبرینگ در اختیار دارید چقدر است؟ قطر داخلی، قطر خارجی و پهنای بلبرینگ باید دقیقاً مناسب جای خودش باشد.

ناهمراستایی (آیا شفت و بدنه دقیقاً هم‌راستا هستند؟)

گاهی اوقات ممکن است میله (شفت) و جایی که بلبرینگ در آن قرار می‌گیرد (محفظه) دقیقاً در یک راستا نباشند و کمی کجی وجود داشته باشد.

       بلبرینگ‌های شیار عمیق معمولی تحمل کمی برای این کجی دارند. اما اگر از بلبرینگ کف‌گرد FAG استفاده می‌کنید و احتمال این کجی وجود دارد، مدل‌هایی که واشر کروی دارند می‌توانند این مشکل را تا حدی حل کنند. برای کجی‌های بیشتر، باید از بلبرینگ‌های دیگری مثل خودتنظیم استفاده کرد.

لقی داخلی بلبرینگ (چقدر بازی داخلی داشته باشد؟)

  این یکی از نکات فنی مهم است. بلبرینگ‌ها یک مقدار خیلی کم بازی داخلی دارند که به آن «لقی» می‌گویند. انتخاب لقی مناسب (مثلاً لقی نرمال یا C3 که کمی بیشتر از نرمال است) بستگی به نحوه نصب، دمای کار و نوع کاربرد دارد. انتخاب درست لقی به عمر بیشتر بلبرینگ کمک می‌کند.

با در نظر گرفتن این موارد، می‌توانید با خیال راحت‌تر بلبرینگ شیار عمیق FAG مناسب کار خودتان را انتخاب کنید تا دستگاه‌هایتان روان و بی‌دردسر کار کنند. گروه صنعتی پرداد تأمین کننده قطعات صنعتی آماده ارائه مشاوره جهت انتخاب و خرید مناسب‌ترین نوع بلبرینگ صنعتی به شما می‌باشد.



لقی داخلی بلبرینگ یعنی چه؟

«لقی داخلی بلبرینگ» را به زبان ساده می‌توانیم «بازی» یا «مقدار خلاصی» بین اجزای داخلی بلبرینگ، یعنی ساچمه‌ها و رینگ‌های (حلقه‌های) داخلی و خارجی آن، در نظر بگیریم. تصور کنید رینگ خارجی بلبرینگ را ثابت نگه داشته‌اید؛ لقی داخلی یعنی رینگ داخلی چقدر می‌تواند نسبت به رینگ خارجی، به سمت بالا و پایین یا چپ و راست (لقی شعاعی) و یا به سمت جلو و عقب (لقی محوری) حرکت کند، قبل از اینکه ساچمه‌ها با هر دو رینگ تماس کامل پیدا کنند.

این لقی یا بازی از قصد در بلبرینگ‌ها وجود دارد. چرا؟ چون وقتی بلبرینگ کار می‌کند و گرم می‌شود، فلزات کمی منبسط می‌شوند (بزرگتر می‌شوند). همچنین، موقع نصب بلبرینگ روی شفت یا داخل جایش، یکم فشرده می‌شود و این لقی اولیه کمتر می‌شود. اگر این لقی اولیه خیلی کم باشد (یعنی بلبرینگ خیلی سفت باشد)، اصطکاک زیاد می‌شود، بلبرینگ داغ می‌کند و زود خراب می‌شود. اگر هم خیلی زیاد باشد، بلبرینگ ممکن است سر و صدا و لرزش پیدا کند و دقیق کار نکند.

برای همین، شرکت‌های سازنده بلبرینگ‌ها را با لقی‌های مختلفی می‌سازند و با کدهایی مثل CN (لقی نرمال) یا C3 (لقی بیشتر از نرمال) مشخص می‌کنند. انتخاب لقی درست، برای کارکرد خوب و عمر طولانی بلبرینگ خیلی مهم است.



نتیجه‌گیری

بلبرینگ‌های شیار عمیق FAG به عنوان یکی از قابل اعتمادترین و کارآمدترین انواع بلبرینگ، نقش مهمی در عملکرد صحیح و طول عمر ماشین‌آلات و تجهیزات مختلف ایفا می‌کنند. با انتخاب صحیح، نصب مناسب و نگهداری منظم، می‌توانید از مزایای بی‌شمار این بلبرینگ‌ها بهره‌مند شوید و عملکرد و کارایی تجهیزات خود را بهینه کنید.

این مقاله سعی داشت با ارائه اطلاعات جامع و تخصصی، شما را در این مسیر یاری کند. در این راستا، گروه صنعتی پرداد به عنوان ارائه‌دهنده تخصصی بلبرینگ شیار عمیق FAG، شما را در تأمین این قطعات حیاتی یاری می‌رساند.
