برند FAG از برندهای اصلی گروه شفلر (Schaeffler) است که بیش از ۱۳۰ سال در تولید انواع بلبرینگ‌های صنعتی سابقه دارد. این برند انواع بلبرینگ صنعتی از جمله بلبرینگ‌های شیار عمیق، غلتکی استوانه‌ای، غلتکی بشکه‌ای و مخروطی را ارائه می‌کند. بلبرینگ کف گرد FAG برای تحمل بارهای بالا و کاربری‌های صنعتی حساس طراحی شده‌اند. محصولات برند FAG با تمرکز روی ظرفیت بار بالا، عمر طولانی و قابلیت اطمینان بالا تولید می‌شوند.

انواع بلبرینگ کف گرد FAG

بلبرینگ‌های کف‌گرد FAG به چند نوع اصلی تقسیم می‌شوند که هر کدام با ساختار و کاربرد متفاوتی مشخص می‌گردند. انواع بلبرینگ کف ‌گرد FAG عبارتند از:

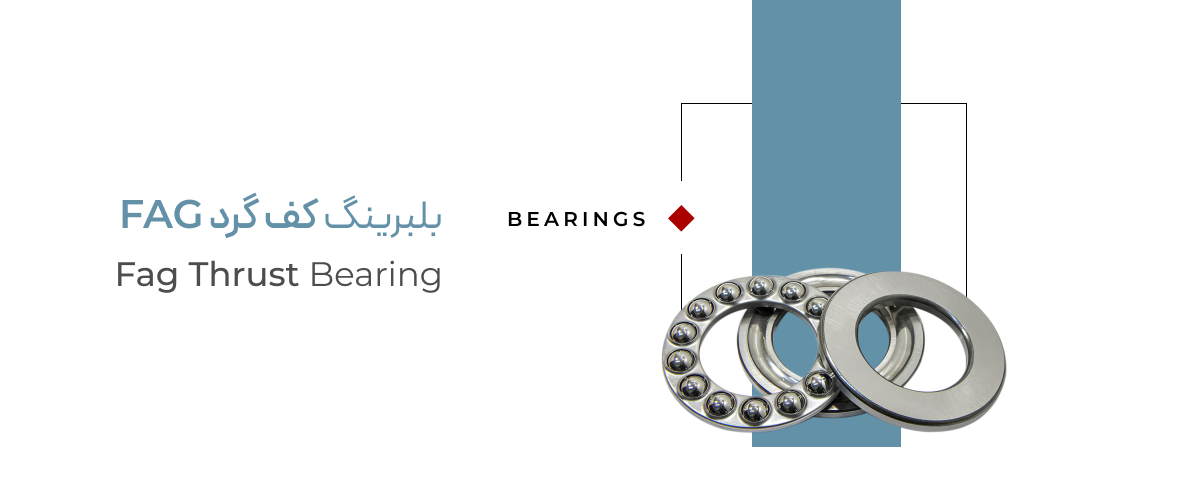

بلبرینگ کف‌گرد ساچمه‌ای (Ball Thrust Bearings)

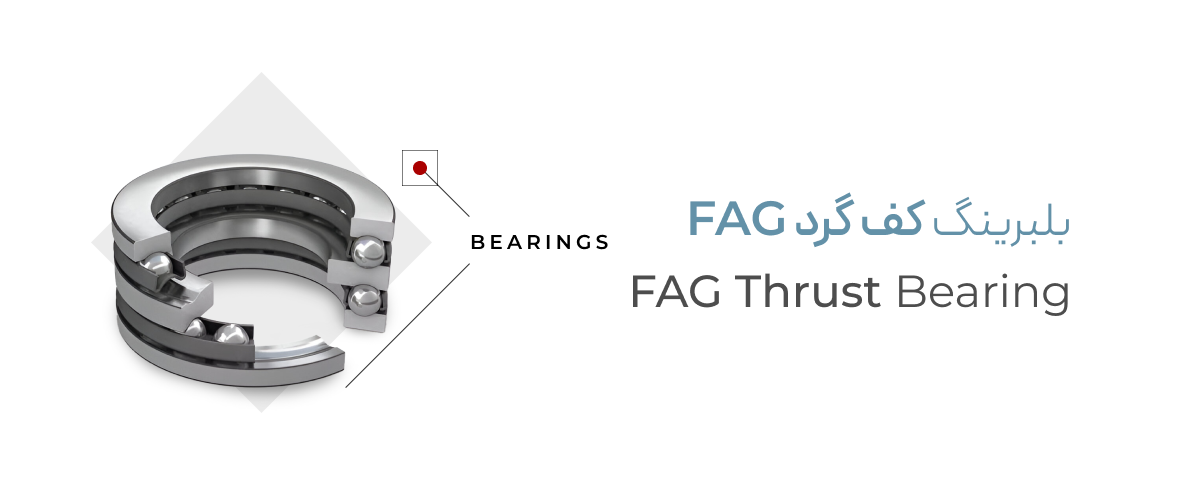

این نوع بلبرینگ کف گرد فاگ از دو رینگ واشر (یکی منطبق با شفت و دیگری با بدنه‌ی دستگاه) و مجموعه‌ای از ساچمه‌ها در قفسه‌ای واحد تشکیل می‌شوند. در نوع تک‌جهته، یک واشر شفتی و یک واشر بدنه با قفسه ساچمه بین آن‌ها قرار دارد. در نوع دو‌جهته، دو قفسه و دو واشر بدنه امکان تحمل بار محوری دو طرفه را فراهم می‌کنند.

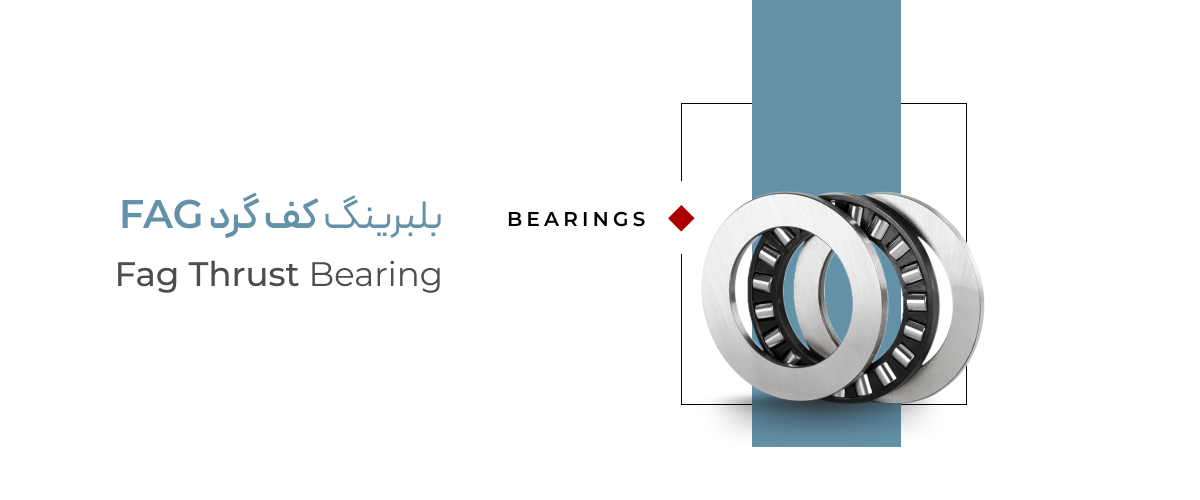

بلبرینگ کف‌گرد غلتکی استوانه‌ای (Cylindrical Roller Thrust Bearings)

در این قطعات رولرهای بلندی به شکل استوانه‌ای (غیر‌خودنگهدار) بین دو واشر قرار می‌گیرند. این بلبرینگ‌ها به‌صورت تک‌ردیفه، دو‌ردیفه یا سه‌ردیفه ساخته می‌شوند تا ظرفیت باربری محوری را افزایش دهند.

 قفسه‌ نگهدارنده رولرها از برنج ماشین‌کاری‌شده یا فولاد پرس‌شده ساخته می‌شود. بلبرینگ کف‌گرد غلتکی استوانه‌ای بار محوری سنگین را تحمل می‌کند و به بار شعاعی حساس نخواهد بود.

بلبرینگ کف‌گرد بشکه‌ای یا خودتنظیم (Spherical Roller Thrust Bearings)

این نوع بلبرینگ کف گرد فاگ دارای دو ردیف غلتک بشکه‌ای (بیضی‌شکل) هستند که به‌کمک واشرهای محدب (کروی) در یک رینگ خارجی منطبق می‌شوند. وجود این طراحی باعث می‌شود امکان خودتنظیمی بلبرینگ در مقابل انحراف شفت فراهم گردد.

قفسه‌ نگهدارنده رولرها از فولاد پرس‌شده می‎شوند. این قطعات می‌توانند بار محوری بسیار بالا و همچنین مقداری بار شعاعی (در صورت وجود بار محوری) را تحمل ‌کند.

بلبرینگ کف‌گرد مخروطی (Tapered Roller Thrust Bearings)

رولرهای مخروطی‌شکل براساس طرح بلبرینگ مخروطی استفاده می‌شوند. در نوع تک‌جهته معمولی این قطعات، یک واشر شفتی و یک واشر بدنه وجود دارد. بلبرینگ کف‌گرد مخروطی دارای دو نوع اصلی هستند:

•         نوع TT با لبه در واشر بدنه که برای هدایت شعاعی شفت استفاده می‌شود.
•         نوع TTF بدون لبه که مقداری خطا و هم‌مرکزی خارج از مرکز را تحمل می‌کند.

بلبرینگ کف‌گرد سوزنی (Needle Roller Thrust Bearings)

این قطعات از غلتک‌های بسیار باریک و بلند (غلطک‌های سوزنی) تشکیل شده که در قفسه‌ای نازک و سبک قرار گرفته‌اند. این بلبرینگ‌ها به‌صورت یونیت‌های مستقل یا همراه با قفسه و واشر یکپارچه عرضه شوند. بلبرینگ کف‌گرد سوزنی طراحی فشرده‌ای دارد که هم‌ارتفاع با واشر ساده است. این قطعات بار محوری بالا را با صلبیت زیاد تحمل می‌کند و نسبت به بار شعاعی مقاومت چندانی ندارد.

سایزها و مدل‌های رایج

بلبرینگ‌های کف‌گرد FAG در سری‌ها و مدل‌های متنوعی تولید می‌شوند. هر مدل با یک کد فنی شناخته می‌شود که مشخصات ابعادی آن را نشان می‌دهد. برای مثال:

• سری 512 (یک‌ردیفه، شیار عمیق): مدل‌هایی مانند 51204 تا 51220 در این سری قرار می‌گیرند. به عنوان نمونه، مدل 51204 دارای قطر داخلی 20 میلیمتر و مدل 51220 قطر داخلی 100 میلیمتر است.
• سری 513 (یک‌ردیفه پرحجم): این سری شامل مدل‌هایی از 51305 (قطر داخلی 20 میلیمتر) تا 51322 (قطر داخلی 110 میلیمتر) خواهند بود.
• سری 511 (یک‌ردیفه باریک): مدل‌هایی همچون 51101 (ID=12mm) تا 51122 (ID=110mm) در این سری قرار می‌گیرند. به عنوان نمونه، کد 51122 دارای قطر داخلی 110 میلیمتر و قطر خارجی 145 میلیمتر است.
• سری 530 (دو‌ردیفه): بلبرینگ‌های کف‌گرد دو ردیفه FAG (کد 53000) برای تحمل بار محوری دوطرفه طراحی شده‌اند. این نوع از رولبرینگ‌ها شامل دو واشر شفت، دو جفت قفسه و غلتک و دو واشر محفظه است تا همزمان بار محوری را از دو جهت پشتیبانی کند.

کاربرد مدل‌های مختلف

بلبرینگ‌های کف گرد FAG برای تحمل بارهای محوری طراحی شده‌اند و در صنایع مختلفی مانند ماشین‌سازی، پمپ‌ها، گیربکس‌ها و تجهیزات صنعتی سنگین کاربرد دارند. برخی از کاربردهای قابل توجه رولبرینگ صنعتی عبارتند از:

• کف‌گرد یک‌جهته (سری 51000): این نوع رولبرینگ کف گرد FAG برای مواردی که بار محوری فقط از یک طرف وارد می‌شود، مانند پمپ‌ها و الکتروموتورها کاربرد دارد. بلبرینگ‌ کف‌گرد یک‌جهته نصب ساده‌ای دارد و به‌راحتی قابل تفکیک است.
• کف‌گرد دو‌جهته (سری 53000): در ماشین‌آلات صنعتی و ابزار دقیق که بار محوری در هر دو جهت اعمال می‌شود، از بلبرینگ کف گرد دوجهته استفاده می‌گردد. مواردی مانند ماشین‌های ابزار، جرثقیل‌ها و جک‌های هیدرولیک از محل‌های استفاده این نوع رولبرینگ هستند.
• کف‌گرد ساچمه‌ای (Thrust Ball): این قطعه به‌دلیل دارا بودن سرعت بالا در کاربردهای سبک صنعتی و خودرویی محبوب است.
• کف‌گرد غلتکی استوانه‌ای: از رولبرینگ کف گرد غلتکی استوانه‌ای در صنایع سنگین مانند معدن، فولاد و کاغذسازی که بار محوری بسیار سنگینی وجود دارد، استفاده می‌شود.
• کف‌گرد بشکه‌ای (سفر): از این قطعه در تجهیزات سنگین با بار محوری بسیار بالا و تحمل مقداری بار شعاعی استفاده می‌شود. بلبرینگ کف‌ گرد بشکه‌ای خودراستا بوده و نسبت به بلبرینگ‌های شیارعمیق به ردیف کمتری نیاز دارد.
• کف‌گرد مخروطی: در کاربردهایی که علاوه‌بر بار محوری، بار شعاعی نیز وجود دارد (مانند چرخ‌دنده‌ها و خودروهای سنگین)، از بلبرینگ کف‌گرد مخروطی استفاده می‌شود. این قطعه دارای عمر طولانی و ظرفیت بالای حمل بار است.



نکات مهم در خرید بلبرینگ کف گرد اف‌آ‌گ و عوامل موثر بر قیمت

هنگام خرید بلبرینگ کف گرد فاگ باید علاوه‌بر مدل و ابعاد، پارامترهای کیفی زیر را در نظر گرفت:

• جنس مواد و کیفیت ساخت: استفاده از فولاد کروم با کیفیت یا سرامیک باعث افزایش توان تحمل بار و مقاومت به خوردگی می‌شود، اما قیمت قطعه را نیز بالا می‌برد.
• دقت ابعادی و تلرانس‌ها: تلرانس‌های ساخت و پرداخت سطوح داخلی از عوامل مهم تاثیرگذار روی عملکرد و قیمت بلبرینگ‌ هستند. بلبرینگ‌های دقیق‌ (فرضا با سری X-life فگ) طول عمر بیشتری دارند
• نوع قفسه: قفسه‌های فولادی یا برنجی و طراحی آن‌ها (شکل و ضخامت) روی استحکام و قیمت اثرگذار هستند. قفسه برنجی مرغوب‌تر بوده و هزینه تولید بالاتری دارد.
• روغن‌کاری و پردازش سطح: پرداخت نهایی سطوح و پوشش‌های مقاوم (مانند پوشش ضد زنگ یا سخت‌کاری حرارتی) نیز روی دوام بلبرینگ خود تنظیم تاثیر می‌گذارند و باعث افزایش قیمت می‌شود.
