بلبرینگ‌ها به عنوان اجزای حیاتی در بسیاری از ماشین‌آلات و تجهیزات صنعتی، نقش اساسی در تسهیل حرکت چرخشی و کاهش اصطکاک ایفا می‌کنند. در میان انواع بلبرینگ صنعتی،  بلبرینگ‌های شیار عمیق به دلیل طراحی ساده، کارایی بالا و تطبیق‌پذیری گسترده، به طور گسترده مورد استفاده قرار می‌گیرند.

در این مقاله، به بررسی تخصصی بلبرینگ‌های شیار عمیق برند NACHI می‌پردازیم و با استفاده از اطلاعات موجود در وب‌سایت رسمی این شرکت ویژگی‌ها، کاربردها، مزایا و نکات مهم در انتخاب و نگهداری این نوع بلبرینگ را با زبانی ساده و روان شرح می‌دهیم.

هدف از این مقاله، ارائه یک منبع جامع و قابل فهم برای مهندسان، تکنسین‌ها و تمامی افرادی است که به دنبال شناخت بهتر و استفاده بهینه از بلبرینگ‌های شیار عمیق NACHI هستند. گروه پرداد، ارائه‌دهنده معتبر قطعات صنعتی، مفتخر است این تحلیل تخصصی را به شما تقدیم نموده و به مطالعه دقیق آن برای انتخابی آگاهانه دعوتتان می‌کند.

آشنایی با بلبرینگ شیار عمیق

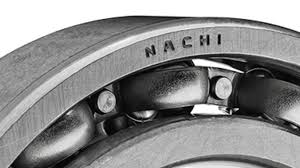

بلبرینگ‌های شیار عمیق (Deep Groove Ball Bearings - DGBB)، متداول‌ترین نوع یاتاقان‌های غلتشی هستند. مشخصه اصلی آن‌ها، وجود یک شیار (Raceway) عمیق و پیوسته در سطح داخلی رینگ خارجی و سطح خارجی رینگ داخلی است. المان‌های غلتشی کروی (ساچمه‌ها) در این شیارها حرکت کرده و توسط یک قفسه (Cage) از یکدیگر مجزا و در فواصل منظم نگهداری می‌شوند.

اجزای اصلی یک بلبرینگ شیار عمیق

• رینگ خارجی (Outer Ring): حلقه‌ای که در قسمت بیرونی قرار گرفته و معمولاً در داخل محفظه (Housing) ثابت است.

• رینگ داخلی (Inner Ring): حلقه‌ای که در داخل، عموماً بر روی شفت چرخان نصب شده است.

• ساچمه‌ها (Balls): عناصر غلتشی کروی که بار را منتقل کرده و اصطکاک را کاهش می‌دهند.

• قفسه (Cage/Retainer): وظیفه جداسازی، هدایت و حفظ فاصله یکنواخت ساچمه‌ها را بر عهده دارد.

دلایل محبوبیت و کاربرد گسترده بلبرینگ‌های شیار عمیق

• همه‌کاره بودن: هم می‌توانند بارهای شعاعی (فشاری که از کنار به شفت وارد می‌شود) را تحمل کنند، هم بارهای محوری (فشاری که در راستای شفت وارد می‌شود) و حتی ترکیبی از هر دو.

• تطبیق‌پذیری در تحمل بار: قابلیت تحمل بارهای شعاعی، بارهای محوری (در هر دو جهت) و بارهای ترکیبی.

• قابلیت کارکرد در سرعت‌های بالا: طراحی هندسی مناسب برای دوران با سرعت‌های زیاد.

• اصطکاک کم: چون ساچمه‌ها گرد هستند، اصطکاک خیلی کمی دارند. این یعنی کمتر داغ می‌شوند و انرژی کمتری هدر می‌رود.

• نگهداری راحت: خیلی از مدل‌ها از اول گریس‌کاری شده‌اند و تا آخر عمرشان نیاز به گریس‌کاری مجدد ندارند.

• تنوع زیاد: در اندازه‌ها و شکل‌های مختلف (مثلاً با درپوش یا بدون درپوش) ساخته می‌شوند.

• قیمت مناسب: با توجه به کارایی و کیفیتی که دارند، قیمتشان خوب است.

ویژگی‌های ممتاز بلبرینگ‌های شیار عمیق ناچی

شرکت ناچی با سرمایه‌گذاری بر تحقیق و توسعه و کنترل کیفی دقیق، بلبرینگ‌های شیار عمیق خود را با مشخصات فنی برجسته‌ای عرضه می‌کند:

• طراحی بهینه: ناچی شیارهای بلبرینگ، کیفیت سطح ساچمه‌ها و رینگ‌ها و شکل داخلی بلبرینگ را خیلی دقیق مهندسی می‌کند. نتیجه این کار، کمترین اصطکاک، تقسیم درست فشار و عمر بیشتر بلبرینگ است.

• فولاد با کیفیت بالا: برای ساخت رینگ‌ها و ساچمه‌ها از فولاد کروم بسیار خالص استفاده می‌کنند. این فولاد بعد از عملیات حرارتی مخصوص، در برابر فرسودگی بسیار سخت و مقاوم می‌شود.

• گریس با عملکرد بالا: از گریس‌های مخصوصی استفاده می‌کنند که در دماهای مختلف (سرد و گرم) خوب کار می‌کنند، زود خراب نمی‌شوند و به کم شدن صدا و بیشتر شدن عمر گریس و خود بلبرینگ کمک می‌کنند.

• دامنه وسیع محصولات: ناچی طیف گسترده‌ای از بلبرینگ‌های شیار عمیق را در سری‌ها، ابعاد و با ویژگی‌های مختلف ارائه می‌دهد.

• نویز و لرزش پایین: این یکی از مهم‌ترین ویژگی‌های بلبرینگ‌های ناچی است که به خاطر دقت ساخت بالا، کیفیت مواد، طراحی خوب قفسه و گریس مناسب به دست می‌آید. برای دستگاه‌هایی مثل موتورهای برقی یا لوازم خانگی که صدا در آن‌ها مهم است، عالی است.

• قابلیت کار در سرعت‌های بالا: طوری مهندسی شده‌اند که در دور موتور بالا هم بدون مشکل کار کنند.

• عمر کاری طولانی: همه این ویژگی‌های خوب با هم باعث می‌شوند بلبرینگ‌های ناچی عمر خیلی زیادی داشته باشند.

طراحی‌ها و مدل‌های بلبرینگ شیار عمیق ناچی

وب‌سایت ناچی آمریکا اطلاعات دقیقی درباره انواع و سری‌های مختلف بلبرینگ‌های شیار عمیق این شرکت ارائه می‌دهد که در ادامه به مرور نکات مهم آن خواهیم پرداخت:

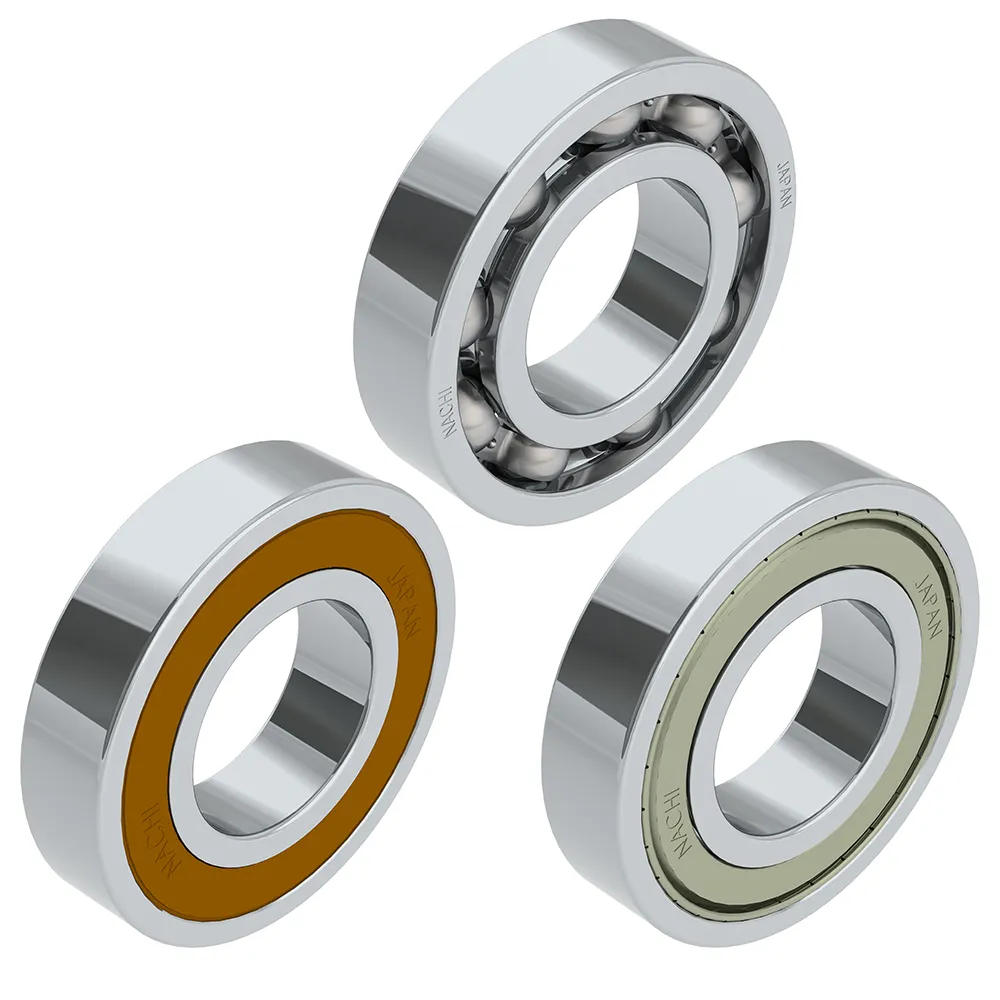

انواع بر اساس سیستم محافظتی (آب‌بند و شیلد)

• نوع باز (Open Type یا بدون پسوند):

  • فاقد هرگونه شیلد یا آب‌بند.

  • مناسب برای کاربردهایی که روانکاری از طریق سیستم مرکزی انجام می‌شود یا محیط کاملاً تمیز است.

  • کمترین اصطکاک را دارد.

• نوع با شیلد فلزی (Shielded Type - پسوندهای Z, ZZ):

  • Z: یک شیلد فلزی در یک سمت بلبرینگ.

  • ZZ: دو شیلد فلزی در دو سمت بلبرینگ.

  • شیلدها از جنس ورق فولادی بوده و به رینگ خارجی پرس می‌شوند و با رینگ داخلی فاصله کمی دارند (غیر تماسی).

  • از ورود ذرات درشت آلودگی جلوگیری کرده و به حفظ گریس کمک می‌کنند. اصطکاک اضافی بسیار ناچیزی ایجاد می‌کنند.

• نوع با آب‌بند لاستیکی بدون تماس (Non-Contact Sealed Type - پسوندهای V, VV):

  • V: یک آب‌بند لاستیکی بدون تماس در یک سمت.

  • VV: دو آب‌بند لاستیکی بدون تماس در دو سمت.

  • آب‌بندها از جنس لاستیک مصنوعی (معمولاً NBR) بوده و با فاصله بسیار کمی از سطح رینگ داخلی قرار می‌گیرند.

  • محافظت بهتری نسبت به شیلدها در برابر گرد و غبار ریز ارائه می‌دهند و اصطکاک کمی بیشتر از شیلد دارند.

• نوع با آب‌بند لاستیکی تماسی (Contact Sealed Type - پسوندهای 2NS, 2NSE, LLU):

  • 2NS (یا پسوندهای مشابه مانند RS, 2RS در استاندارد عمومی): دو درپوش لاستیکی معمولی که با رینگ داخلی تماس دارند.

  • LLU (تکنولوژی اختصاصی ناچی): این‌ها درپوش‌های لاستیکی مخصوص ناچی هستند که لبه‌شان طوری طراحی شده که خیلی خوب جلوی ورود آب و گرد و خاک را می‌گیرند، اما سعی شده اصطکاکشان هم زیاد نباشد. برای جاهای خیلی کثیف و مرطوب عالی هستند.

  • 2NS: نسخه‌ای از آب‌بندهای تماسی ناچی که برای کاربردهای با نویز پایین بهینه شده‌اند.

  • این مدل‌ها بهترین محافظت را دارند اما چون با رینگ داخلی تماس دارند، اصطکاکشان از بقیه بیشتر است و شاید برای سرعت‌های خیلی بالا مناسب نباشند.

سری‌های مختلف بلبرینگ شیار عمیق ناچی

ناچی بلبرینگ‌های شیار عمیق خود را در سری‌های ابعادی مختلفی تولید می‌کند که هر کدام برای شرایط بار و فضای مشخصی مناسب هستند:

• سری 6000 (خیلی سبک): برای کاربردهایی با محدودیت فضا و بارهای نسبتاً سبک.

• سری 6200 (سبک): یکی از پرکاربردترین سری‌ها، تعادل خوبی بین ظرفیت بار و ابعاد ارائه می‌دهد.

• سری 6300 (متوسط): برای کاربردهایی با بارهای شعاعی و محوری سنگین‌تر.

• سری 6800 (خیلی باریک): دارای مقطع بسیار نازک، مناسب برای فضاهای بسیار محدود شعاعی.

• سری 6900 (باریک): مقطع نازک‌تر از سری‌های استاندارد، برای کاربردهای خاص.

• سری‌های مینیاتوری و ابزار دقیق (Miniature and Instrument Series): بلبرینگ‌های خیلی کوچک با قطر داخلی کمتر از ۱۰ میلی‌متر. برای دستگاه‌های دقیق، ابزارهای کوچک و مدل‌ها. (منظور از «مدل‌ها»، ماکت‌های کوچک (مثل ماشین کنترلی) یا نمونه‌های اولیه دستگاه‌ها است که از این بلبرینگ‌های مینیاتوری برای حرکت دقیق و روان استفاده می‌کنند.)

• بلبرینگ‌های شیار عمیق دو ردیفه (Double Row Deep Groove Ball Bearings - سری‌های 4200, 4300):

  • دارای دو ردیف ساچمه، قابلیت تحمل بار شعاعی و محوری (در هر دو جهت) بیشتری نسبت به تک ردیفه‌ها دارند.

  • می‌توانند جایگزین دو بلبرینگ تک ردیفه جفت شده شوند.

بلبرینگ‌های با حلقه نگهدارنده (Bearings with Locating Snap Ring - پسوند NR)

این بلبرینگ‌ها یک شیار روی حلقه بیرونی و یک حلقه فلزی نازک (حلقه نگهدارنده) در آن شیار دارند. این حلقه مانند یک لبه عمل می‌کند و کمک می‌کند بلبرینگ به راحتی و با دقت در جای خود در بدنه دستگاه ثابت شود و از حرکت طولی ناخواسته آن جلوگیری می‌کند، در نتیجه نصب ساده‌تر می‌شود. (شکل زیر)

متریال قفسه (Cage Materials)

ناچی از مواد مختلفی برای ساخت قفسه بلبرینگ‌های شیار عمیق خود استفاده می‌کند:

• فولاد پرس‌شده (Pressed Steel): گزینه استاندارد و رایج برای اکثر کاربردها. سبک، مقاوم و مقرون‌به‌صرفه. (معمولاً بدون پسوند خاص در شماره فنی یا با پسوندهایی نظیر J).

• برنج ماشین‌کاری‌شده (Machined Brass - پسوندهای M, MA, MB): برای کاربردهای با سرعت بالا، دمای کاری بالاتر، ارتعاشات یا بارهای سنگین. استحکام و پایداری ابعادی بالایی دارد.

• رزین پلی‌آمید (Polyamide Resin - پسوندهای TN, TNG, TYNG): معمولاً نایلون تقویت‌شده با الیاف شیشه. سبک، مقاوم در برابر خوردگی، عملکرد کم‌صدا و مناسب برای سرعت‌های بالا. این نوع قفسه به کاهش نویز و ارتعاش کمک می‌کند.

جدول مزایا و معایب/محدودیت‌های بلبرینگ‌های شیار عمیق ناچی

با توجه به تنوع و کیفیت بالا، این بلبرینگ‌ها در صنایع و تجهیزات گوناگونی به کار می‌روند:

• موتورهای الکتریکی (با تاکید بر مدل‌های کم‌صدا و با آب‌بندی مناسب)

• گیربکس‌ها و سیستم‌های انتقال قدرت

• پمپ‌ها، فن‌ها و کمپرسورها

• تجهیزات و ماشین‌آلات کشاورزی

• صنعت خودرو (دینام، استارت، پمپ آب، چرخ‌ها)

• لوازم خانگی (ماشین لباسشویی، جاروبرقی)

• ابزارهای برقی و بادی

• ماشین‌آلات صنعتی عمومی و خطوط تولید

ملاحظات کلیدی در انتخاب و به‌کارگیری بلبرینگ‌های شیار عمیق ناچی

• انتخاب دقیق: بر اساس الزامات بار (مقدار و نوع)، سرعت، شرایط محیطی (دما، آلودگی، رطوبت)، فضای نصب و نوع روانکاری، مدل و سری مناسب را از کاتالوگ‌های فنی ناچی انتخاب کنید.

• نصب صحیح: استفاده از ابزار و روش‌های استاندارد نصب (مانند پرس هیدرولیک یا گرم‌کن القایی) برای جلوگیری از آسیب‌دیدگی بلبرینگ ضروری است. از وارد کردن ضربه مستقیم به رینگ‌ها، ساچمه‌ها یا قفسه خودداری کنید.

• روانکاری: برای بلبرینگ‌های نوع باز، از گریس یا روغن توصیه شده توسط ناچی و به مقدار صحیح استفاده شود. بلبرینگ‌های آب‌بندی شده معمولاً نیازی به روانکاری مجدد در طول عمر خود ندارند.

• کنترل آلودگی: آلودگی، عامل اصلی خرابی زودرس بلبرینگ‌هاست. از تمیز بودن محیط نصب و قطعات مرتبط اطمینان حاصل کنید.

• بازرسی و پایش: پایش وضعیت بلبرینگ از طریق بررسی صدا، لرزش و دما می‌تواند به تشخیص مشکلات احتمالی در مراحل اولیه کمک کند.

تشخیص اصالت بلبرینگ‌های ناچی

با توجه به وجود نمونه‌های تقلبی در بازار، توصیه می‌شود:

• خرید از نمایندگی‌های مجاز و فروشندگان معتبر.

• دقت به کیفیت بسته‌بندی، وضوح و صحت اطلاعات چاپ شده روی جعبه و خود بلبرینگ.

• توجه به کیفیت پرداخت سطح و ساخت بلبرینگ (محصولات اصلی ناچی دارای پرداخت بسیار دقیق و یکنواخت هستند).

سخن پایانی

در این مقاله، به تفصیل به بررسی ویژگی‌ها، انواع و کاربردهای بلبرینگ‌های شیار عمیق برند NACHI پرداخته شد. همانطور که مشاهده گردید، این بلبرینگ‌ها با تکیه بر مهندسی دقیق ژاپنی، استفاده از مواد اولیه باکیفیت و نوآوری در طراحی، گزینه‌ای ایده‌آل برای طیف وسیعی از صنایع محسوب می‌شوند.

عملکرد کم‌صدا، دوام بالا، قابلیت کارکرد در سرعت‌های متنوع و تنوع در مدل‌های آب‌بندی شده، از جمله مزایای برجسته‌ای است که بلبرینگ‌های شیار عمیق NACHI را به انتخابی قابل اعتماد برای مهندسان و صنعتگران تبدیل کرده است.

انتخاب صحیح و نصب اصولی این قطعات، تضمین‌کننده عمر طولانی و کارایی بهینه ماشین‌آلات خواهد بود. در این راستا، گروه صنعتی پرداد با بهره‌گیری از دانش فنی و تجربه خود، آماده ارائه مشاوره و تامین مطمئن پ از جمله محصولات باکیفیت NACHI برای صنایع کشور می‌باشد.
