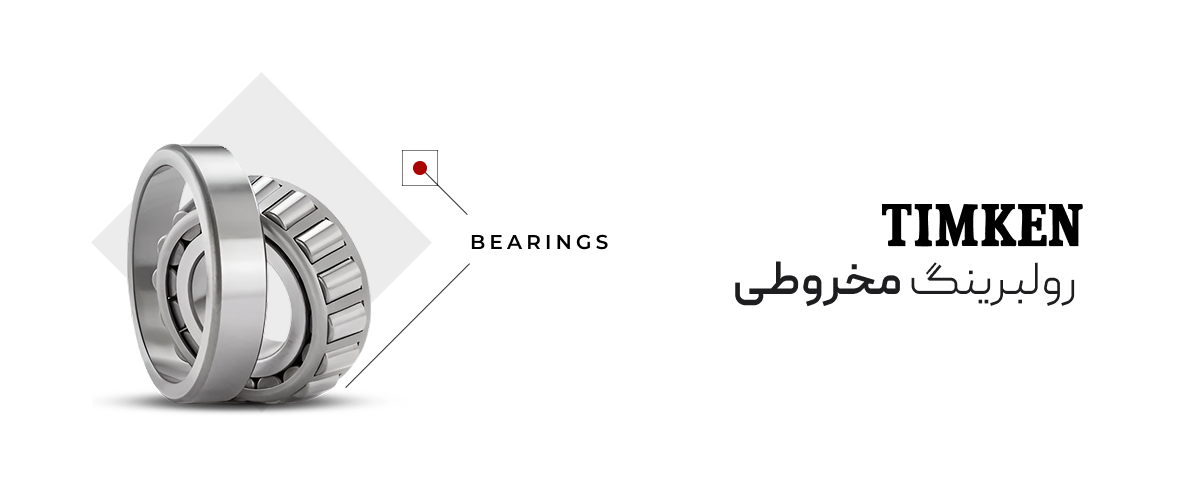

رولبرینگ مخروطی Timken برای تحمل بارهای محوری و شعاعی در صنایع سنگین طراحی شده‌اند و در خطوط تولید فولاد، معادن و ماشین‌آلات CNC به کار می‌روند. در این مقاله، ابتدا انواع رولبرینگ مخروطی Timken را بررسی می‌کنیم، سپس مشخصات فنی و کاربردهای صنعتی آن‌ها را مرور می‌کنیم. همچنین، مقایسه‌ای بین این برند و رقبا ارائه می‌دهیم و نکات کلیدی انتخاب و نصب صحیح را تشریح می‌کنیم. بامطالعه این مقاله، می‌توانید انتخابی مطمئن برای نیازهای صنعتی خود داشته باشید و از عملکرد بهینه و طول عمر طولانی قطعات مطمئن شوید.

رولبرینگ مخروطی چیست و چه تفاوتی با سایر رولبرینگ‌ها دارد؟

رولبرینگ مخروطی نوعی یاتاقان غلتشی است که برای تحمل هم‌زمان بارهای محوری و شعاعی طراحی شده است. شکل ساچمه‌ها در این نوع، به‌صورت مخروطی است تا تماس کامل‌تری با رینگ‌ها داشته باشند و نیروی بار به‌صورت یکنواخت منتقل شود. همین ویژگی باعث می‌شود رولبرینگ مخروطی Timken در سیستم‌هایی با سرعت و فشار بالا مثل محور خودروها یا گیربکس‌های صنعتی عملکردی دقیق و بدون لرزش داشته باشد.

در مقایسه با رولبرینگ‌های استوانه‌ای که فقط بار شعاعی را تحمل می‌کنند، رولبرینگ مخروطی برای بارهای ترکیبی مناسب‌تر است. از طرفی نسبت به رولبرینگ‌های کروی دقت بالاتری دارد و در تنظیم لقی و هم‌محوری شافت نقش مؤثری ایفا می‌کند. این ویژگی‌ها باعث شده برندهایی مانند Timken، SKF و Koyo از این طراحی برای ماشین‌آلات سنگین و خطوط تولید با فشار مداوم استفاده کنند.

ساختار فنی رولبرینگ مخروطی Timken از نگاه مهندسی

رولبرینگ مخروطی Timken با طراحی هندسی دقیق و متریال مقاوم، توان تحمل هم‌زمان بارهای شعاعی و محوری را دارد.
در این نوع رولبرینگ، زاویه تماس و شکل مخروطی اجزا طوری تنظیم شده‌اند که نیروها به‌صورت یکنواخت از رینگ داخلی به بیرونی منتقل شوند و سایش به حداقل برسد.

1. رینگ داخلی (Cone): بخش متحرکی که روی شفت نصب می‌شود و مسیر غلتش رولرها را در خود دارد. سطح داخلی آن با زاویه‌ای مخروطی تراش خورده تا جهت‌گیری ساچمه‌ها دقیقاً هم‌محور محور دوران باشد.
2. رینگ بیرونی (Cup): درون هوزینگ یا محفظه قرار می‌گیرد و سطح داخلی آن به‌صورت مخروطی طراحی شده تا با رینگ داخلی کاملاً هم‌راستا باشد. این هم‌ترازی موجب توزیع یکنواخت تنش در کل سطح تماس می‌شود.
3. ساچمه‌های مخروطی (Tapered Rollers): عنصر انتقال‌دهنده‌ی بار میان دو رینگ هستند. شکل مخروطی آن‌ها باعث می‌شود مسیر حرکت غلتشی دقیقاً در امتداد محور تحمل نیرو باشد، بدون لغزش یا ناهماهنگی. نتیجه این طراحی، کاهش اصطکاک و افزایش عمر مفید رولبرینگ است.
4. قفسه (Cage): وظیفه‌ی نگه‌داشتن ساچمه‌ها در فاصله مشخص و جلوگیری از تماس مستقیم آن‌ها را دارد. قفسه‌های Timken معمولاً از فولاد سخت یا برنج ماشین‌کاری‌شده ساخته می‌شوند تا در دما و سرعت بالا تغییر شکل ندهند.
5. زاویه تماس (Contact Angle): تعیین‌کننده‌ی نسبت تحمل بار شعاعی به محوری است. زاویه‌های کم (۱۰ تا ۲۰ درجه) برای بارهای شعاعی و زاویه‌های بزرگ‌تر (بیش از ۲۵ درجه) برای بارهای ترکیبی و محوری سنگین استفاده می‌شوند.

مزایای استفاده از رولبرینگ مخروطی Timken در ماشین‌آلات صنعتی

رولبرینگ‌های مخروطی Timken به دلیل طراحی دقیق و کیفیت متریال بالا، انتخابی مطمئن برای ماشین‌آلات صنعتی سنگین و دقیق هستند. این رولبرینگ‌ها با حفظ تعادل بین استحکام، دقت و دوام، راندمان تجهیزات را به طور محسوسی افزایش می‌دهند.

 تحمل بار ترکیبی:

•  به لطف زاویه تماس خاص، رولبرینگ Timken هم‌زمان بار شعاعی و محوری را تحمل می‌کند.
  طبق کاتالوگ Timken سری 30305، این ویژگی برای خطوط نورد و محور چرخ تأیید شده است.

دقت و پایداری بالا:

• تلورانس ابعادی بسیار کم باعث حرکت نرم و بدون لرزش می‌شود.
  در نتیجه، عملکرد دستگاه در سرعت‌های بالا پایدار باقی می‌ماند.

 طول عمر و مقاومت حرارتی:

•  فولاد آلیاژی و عملیات حرارتی دقیق باعث افزایش عمر و مقاومت تا دمای ۱۲۰ °C می‌شود.
  بنابراین، رولبرینگ در شرایط سخت صنعتی دیرتر دچار فرسایش می‌شود.

 کاهش اصطکاک و هزینه نگهداری:

• پرداخت سطحی پیشرفته ساچمه‌ها اصطکاک را تا ۳۰٪ کاهش می‌دهد.
  در نتیجه، نیاز به روانکاری کمتر و بازه سرویس طولانی‌تر خواهد بود.

انواع رولبرینگ مخروطی Timken

رولبرینگ‌های مخروطی Timken در چند نوع مختلف تولید می‌شوند تا بتوانند پاسخ‌گوی شرایط کاری گوناگون باشند. هر نوع طراحی، برای نوع خاصی از بار، سرعت و فضای نصب بهینه‌سازی شده است.

نوع رولبرینگ	توضیح	موارد استفاده
تک ردیف (Single-Row)	ساده‌ترین نوع با یک ردیف رولر مخروطی. تحمل هم‌زمان بار شعاعی و محوری در یک جهت. (طبق کاتالوگ Timken، زاویه تماس بین 10° تا 25° است.)	چرخ خودروها، گیربکس‌ها، پمپ‌های صنعتی
دو ردیف (Double-Row)	دو ردیف رولر برای تحمل بار محوری در هر دو جهت. پایداری بیشتر در بارهای ترکیبی و نوسانی.	محورهای سنگین، ماشین‌آلات نورد، کمپرسورها
چهار ردیف (Four-Row)	مخصوص بارهای بسیار سنگین و چرخش‌های مداوم. جذب مؤثر شوک‌های ناگهانی.	غلطک‌های صنعتی، خطوط فولاد، ماشین‌آلات معدنی

نحوه انتخاب رولبرینگ مخروطی Timken متناسب با نیاز صنعتی

انتخاب رولبرینگ مخروطی Timken باید بادقت انجام شود تا عملکرد مطمئن در ماشین‌آلات صنعتی تضمین شود. اولین نکته ظرفیت بار است؛ رولبرینگ‌ها براساس بار شعاعی و محوری قابل‌تحمل طراحی می‌شوند و انتخاب مدل مناسب بر اساس وزن قطعه و نیروی اعمال‌شده ضروری است.

از طرفی، سرعت مجاز و دمای کاری باید همخوانی داشته باشند. برخی مدل‌ها برای دورهای بالا و محیط‌های گرم مناسب‌اند، درحالی‌که دیگر مدل‌ها برای شرایط معمولی طراحی شده‌اند. توجه به نوع روانکاری و مقاومت در برابر حرارت به افزایش عمر بلبرینگ کمک می‌کند.

درعین‌حال، سایز شافت و محیط نصب اهمیت بالایی دارد. فاصله بین رینگ‌ها، قطر داخلی و خارجی و شرایط محیطی مانند گردوغبار یا رطوبت، انتخاب نوع قابل‌تنظیم یا مونتاژ کامل را تعیین می‌کنند. رعایت این نکات، عملکرد بهینه و کاهش هزینه‌های نگهداری را تضمین می‌کند.

راهنمای نصب و تنظیم رولبرینگ مخروطی Timken برای عملکرد بهینه

نصب درست رولبرینگ صنعتی مهم‌ترین عامل در افزایش عمر و عملکرد روان آن است. هر خطا در تراز، لقی یا روانکاری می‌تواند باعث افزایش حرارت و سایش زودرس شود.

 برای نصب و تنظیم صحیح به نکات زیر توجه کنید:

1. بررسی تراز محور پیش از نصب

محور باید کاملاً هم‌راستا باشد. کوچک‌ترین انحراف می‌تواند باعث توزیع نامتعادل نیرو و افزایش لرزش شود. از ابزار اندازه‌گیری دقیق مانند ساعت اندیکاتور استفاده کنید.

2. تنظیم لقی محوری (End Play) طبق دستور سازنده

مقدار لقی باید در محدوده استاندارد ذکرشده در کاتالوگ Timken باشد (معمولاً بین 0.025 تا 0.05 میلی‌متر). لقی کم باعث افزایش دما و قفل شدن بلبرینگ می‌شود.

3. روانکاری مناسب بر اساس شرایط کاری

برای دورهای پایین، گریس پایه‌لیتیم و برای دورهای بالا، روغن با ویسکوزیته پایین پیشنهاد می‌شود. از ترکیب چند نوع روانکار خودداری کنید تا فیلم روانکاری یکنواخت باقی بماند.

4. بررسی اولیه پس از نصب

پس از مونتاژ، محور را چند بار بچرخانید. صدای غیرعادی، گرمایش یا لرزش، نشانه تنظیم نادرست است. در این مرحله، تنظیم مجدد لقی توصیه می‌شود.

تفاوت رولبرینگ مخروطی اصل Timken با نمونه‌های تقلبی در بازار

رولبرینگ مخروطی Timken اصل تفاوت قابل‌توجهی با نمونه‌های تقلبی دارد و تشخیص درست آن برای عملکرد ایمن و طول عمر دستگاه حیاتی است. بسیاری از نمونه‌های تقلبی از مواد بی‌کیفیت و ساخت نامناسب استفاده می‌کنند که باعث کاهش ظرفیت بار و سایش سریع می‌شود.

• بسته‌بندی و برچسب: رولبرینگ اصل Timken دارای بسته‌بندی استاندارد با لوگوی واضح و کد QR یا بارکد قابل پیگیری است.
• کد فنی و شماره سریال: هر رولبرینگ Timken یک شماره فنی منحصربه‌فرد دارد که با کاتالوگ رسمی شرکت مطابقت دارد.
• محل تولید: رولبرینگ‌های اصل معمولاً در کارخانه‌های معتبر Timken تولید می‌شوند و کشور سازنده روی بسته‌بندی درج شده است.
• کیفیت سطح و مواد: نمونه‌های اصل سطح صیقلی، دقیق و بدون خط‌وخش دارند و از فولاد کروم با سختی مشخص ساخته شده‌اند.



خرید رولبرینگ مخروطی Timken را از پرداد

برای اطمینان از عملکرد پایدار و کاهش هزینه‌های نگهداری در ماشین‌آلات صنعتی، انتخاب رولبرینگ مخروطی باکیفیت و اصل حیاتی است. رولبرینگ‌های Timken با ظرفیت بار بالا، دقت ساخت عالی و مقاومت مطلوب در شرایط بارگذاری سنگین، گزینه‌ای مطمئن برای خطوط تولید، معادن و صنایع سنگین محسوب می‌شوند. تیم مشاوره تخصصی گروه صنعتی پرداد آماده ارائه راهنمایی فنی، مقایسه برندها و قیمت روز برای انتخاب بهترین رولبرینگ متناسب با نیاز شماست. برای دریافت اطلاعات فنی و استعلام قیمت، با ما در تماس باشید.
